Huanyang sterowanie poprzez Mach3

Czytasz jeden z serii wpisów traktujących o chińskim wrzecionie i falowniku Huanyang:

Planowałem napisać swój własny plugin do mach3, udało się jednak znaleźć wystarczająco dobre rozwiązanie, więc wpis o pisaniu pluginów musi poczekać. Aby sterować naszym wrzecionem i falownikiem z poziomu Gcode musimy zainstalować plugin, który w naszym imieniu będzie komunikował się z falownikiem. Plugin możemy pobrać ze strony autora lub kopie z github.

Instalacja jest bardzo prosta wystarczy przekopiować plik vfdPlugin.dll do folderu ……./Mach3/PlugIns. Następnym krokiem jest konfiguracja Macha aby współpracował z falownikiem przy pomocy naszego pluginu. Zakładam ze konfiguracja falownika jest identyczna jak w poprzednim poście:

Parametr Wartość
PD001 2
PD002 2
PD163 1
PD164 2
PD165 3

Podłączenie komputera z falownikiem opisano w poprzednim wpisie.

Konfiguracja Mach3

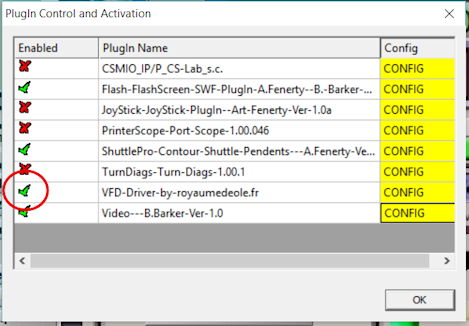

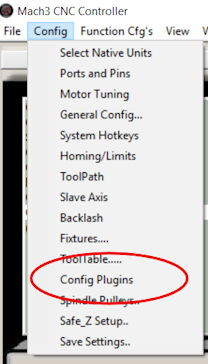

Otwieramy menu konfiguracji pluginów i aktywujemy nasz nowy plugin.

mach3 spindle

mach3 spindle

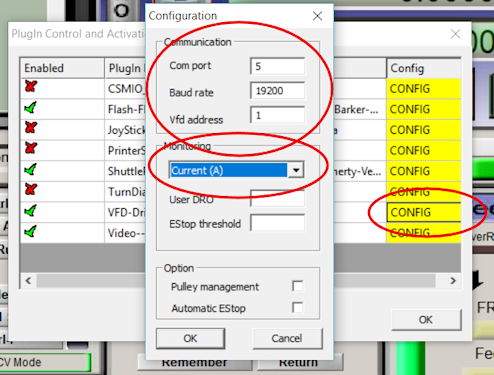

Ustawiamy parametry komunikacji oraz wartość jaką chcemy monitorować na ekranie Macha. Po zaakceptowaniu okna pojawi się zapytanie dotyczące parametrów PD004, PD005, PD011.

mach3 spindle

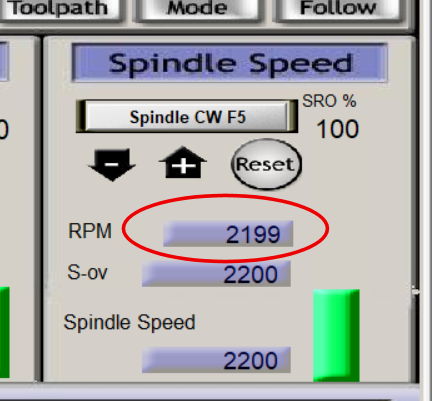

Teraz możemy sterować falownikiem i wrzecionem z poziomu ekranu Macha.

mach3 spindle

Demonstracyjny Gcode

Poniższy zestaw instrukcji gcode prezentuje jak możemy sterować falownikiem z poziomu gcode.

(Spindle demo)
(Robert Olechowski)
(https://blog.robertolechowski.com/)
( ---------------------------- )
G21  ( jednostki to milimetry )
G17  ( pracujemy na plaszczyznie XY )
G90  ( pozycjonowanie absolutne )
G94  ( predkosc to milimetry na minute )
G54  ( uklad odniesienia )
G50  ( zerowanie wszystkich wspolczynnikow skalujacych )
G28  ( Wracamy do pozycji bazowej )
G40  ( Anulowanie kompensacji narzedzia na lukach )
G49  ( Anulowanie kompensacji dlugosci narzedzia )
S500 (Ustawiamy obroty)
F8 (Ustawiamy posow)
( ---------------------------- )

G0 X1 Y0
M03 ( start wrzeciona obroty nominalne )
G1 Z-0.4
G1 X1 Y1
G1 X0.8 Y1
S2200
G4  P4 (pause 4sec)
G1 X0.8 Y0
M05 ( stop wrzeciono )
G1 Z0
G0 X0 Y0


(---------------------------- )
M30 ( koniec programu )

Dodatkowe informacje

Pamiętaj o repozytorium GitHub.

Jeśli widzisz jakieś błędy albo masz uwagi napisz to w komentarzu lub prywatnej wiadomości.
