Chińskie wrzeciono Huanyang z falownikiem

Czytasz jeden z serii wpisów traktujących o chińskim wrzecionie i falowniku Huanyang:

Falownik Huanyang HY02D223B

Falownik Huanyang HY02D223B

Falownik Huanyang HY02D223B

Wrzeciono

Wrzeciono

Wrzeciono i falownik Huanyang HY02D223B

Podłączenie przewodów

Ten model falownika może być zasilony zarówno z sieci trójfazowej jak i jednofazowej.

Podłączenie do sieci 3 fazowej

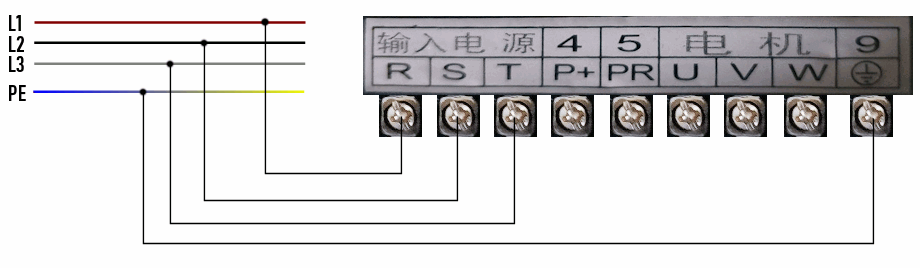

Falownik z sieci trójfazowej

Uwaga: Przy zasilaniu z 3 faz należy sprawdzić posiadany model urządzenia, czy jest dostosowany do zasilania napięciem 380V czy 220V. Podłączenie nieprzystosowanego falownika bezpośrednio do sieci 380V 3 fazy, może spowodować jego uszkodzenie.

Podłączenie do sieci jednofazowej

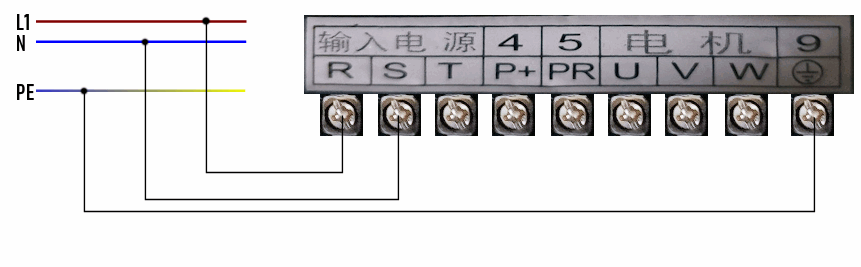

Falownik podłączenie do jednej fazy

Podłączenie falownika z wrzecionem

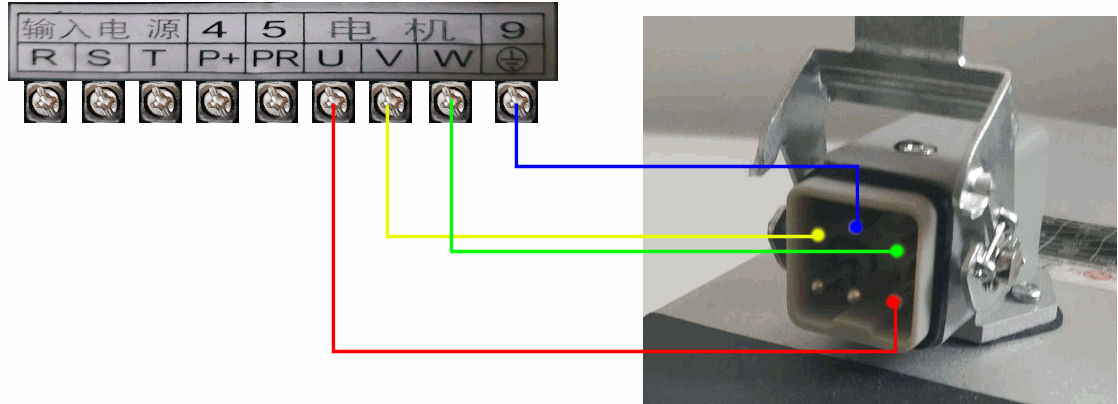

Połączenie falownika i wrzeciona

Dodatkowe informacje

Więcej materiałów zebrałem w repozytorium GitHub. Instrukcja obsługi falownika dostępna do pobrania tu.

Jeśli interesuje was ta tematyka napiszcie o tym w komentarzu to opisze jak przeprowadzić integracje z Mach3 i LinuxCNC
