Podstawowe parametry
Ustawianie napięcia
Ustawianie częstotliwości
Ustawianie napięcia
Parametry silnika
Parametry powiązane z czasem
Parametry powiązane z prądem
Opis parametrów
PD000 - Blokada menu
Pozwala zablokować możliwość konfiguracji wszystkich innych parametrów poza tym jednym.
Wartość fabryczna: 0
| 0 | falownik odblokowany |
| 1 | falownik zablokowany |
PD001 - Źródło sterowania
Sposób sterowania falownikiem.
Wartość fabryczna: 0
| 0 | panel czołowy |
| 1 | zewnętrzny panel |
| 2 | port komunikacyjny |
PD002 - Źródło nastawy obrotów
Sposób sterowania obrotami
Wartość fabryczna: 0
| 0 | panel czołowy cyfrowo |
| 1 | analogowy |
| 2 | port komunikacyjny |
PD003 - Częstotliwość początkowa
Częstotliwość jaka będzie generowana przez falownik zaraz po starcie jeśli sterujemy nim cyfrowo.
Zakres: 0Hz - 400HzWartość fabryczna: 50Hz
Szersze omówienie: LinkPD004 - Częstotliwość znamionowa
Parametr konstrukcyjny silnika wg. tabliczki znamionowej
PD005 - Maksymalna częstotliwość dla U/F
Górny limit generowanej częstotliwości
Zakres: 0Hz - 400Hz
Szersze omówienie: LinkPD006 - Częstotliwość pośrednia dla U/F
Częstotliwość punktu środkowego krzywej U/F
Zakres: 0Hz - 400HzWartość fabryczna: 50Hz
PD007 - Minimalna częstotliwość dla U/F
Początek krzywej U/F na osi częstotliwości. Minimalną dostępną częstotliwość ustawiamy parametrem PD011
Zakres: 0.1Hz - 20HzWartość fabryczna: 0.5Hz
Szersze omówienie: LinkPD008 - Napięcie maksymalne dla U/F
Maksymalne napięcie jakie może generować falownik
Zakres: 0.1Hz - 20HzWartość fabryczna: 0.5Hz
Szersze omówienie: LinkPD009 - Napięcie środkowe dla U/F
Napięcie punktu środkowego na krzywej U/F
Szersze omówienie: LinkPD010 - Napięcie minimalne dla U/F
Minimalne napięcie na wyjściu falownika. Punkt początkowy krzywej U/F.
Szersze omówienie: LinkPD011 - Minimalna dostępna częstotliwość
Minimalna dostępna do ustawienia przez operatora częstotliwość.
PD013 - Ustawienia fabryczne
Ustawienie tego parametru na wartość 08 spowoduje ze wszystkie parametry zostaną przywrócone do swoich wartości domyślnych.
PD014 - Czas narastania
W wersji v.1 oprogramowania jest to czas wzrostu obrotów od zera do maksymalnych, natomiast w v.2 oprogramowania jest to czas wzrostu obrotów od zera do 50Hz.
PD023 - Dezaktywacja biegu wstecznego
Zablokowanie możliwości zmiany kierunku obrotów przez operatora.
Wartość fabryczna: 1
| 0 | bieg wsteczny jest zablokowany |
| 1 | operator morze zmienić kierunek obrotów |
PD024 - Dezaktywacja przycisku STOP
Zablokowanie możliwości zatrzymania urządzenia przyciskiem STOP. Parametr ma znaczenie tylko jeśli PD001 ma wartość l lub 2.
Wartość fabryczna: 1
| 0 | STOP jest nie aktywne |
| 1 | operator może zatrzymać urządzenie przyciskiem STOP |
PD027 - Częstotliwość startowa
Częstotliwość generowana zaraz po starcie falownika. Ograniczona przez częstotliwość maksymalną. Nie istotne gdy sterujemy analogowo.
PD028 - Częstotliwość zatrzymania
Jeśli wyłączymy falownik obniży on częstotliwość generowanego sygnału do ustawionej wartości i dopiero się wyłączy.
PD035 - Krok częstotliwości
Szybkość regulacji gdy sterujemy przy pomocy sygnału zewnętrznego w trybie UP/DOWN.
Zakres: 0.01Hz - 2.5HzWartość fabryczna: 0.01Hz
PD044 - Wejście FOR
konfiguracja działania wejścia FOR
| 00 | Pusta akcja, ustawienie tej wartości zabezpiecza przed niechcianymi komendami w sytuacji gdy przypadkowo załączymy dane wejście. |
| 01 | Komenda START |
| 02 | FOR - Ustawienie głównego kierunku obrotów |
| 03 | REV - Ustawienie wstecznego kierunku obrotów |
| 04 | Komenda STOP |
| 06 | Powiązane z trybem JOG |
| 07 | Powiązane z trybem JOG |
| 09 | Awaryjne zatrzymanie |
| 10 | Zerowanie stanu awaryjnego w urządzeniu |
| 12-32 | ??????? |
PD045 - Wejście REV
konfiguracja działania wejścia REV.
| 00 | Pusta akcja, ustawienie tej wartości zabezpiecza przed niechcianymi komendami w sytuacji gdy przypadkowo załączymy dane wejście. |
| 01 | Komenda START |
| 02 | FOR - Ustawienie głównego kierunku obrotów |
| 03 | REV - Ustawienie wstecznego kierunku obrotów |
| 04 | Komenda STOP |
| 06 | Powiązane z trybem JOG |
| 07 | Powiązane z trybem JOG |
| 09 | Awaryjne zatrzymanie |
| 10 | Zerowanie stanu awaryjnego w urządzeniu |
| 12-32 | ??????? |
PD046 - Wejście RST
konfiguracja działania wejścia RST.
| 00 | Pusta akcja, ustawienie tej wartości zabezpiecza przed niechcianymi komendami w sytuacji gdy przypadkowo załączymy dane wejście. |
| 01 | Komenda START |
| 02 | FOR - Ustawienie głównego kierunku obrotów |
| 03 | REV - Ustawienie wstecznego kierunku obrotów |
| 04 | Komenda STOP |
| 06 | Powiązane z trybem JOG |
| 07 | Powiązane z trybem JOG |
| 09 | Awaryjne zatrzymanie |
| 10 | Zerowanie stanu awaryjnego w urządzeniu |
| 12-32 | ??????? |
PD047 - Wejście SPH
konfiguracja działania wejścia SPH.
| 00 | Pusta akcja, ustawienie tej wartości zabezpiecza przed niechcianymi komendami w sytuacji gdy przypadkowo załączymy dane wejście. |
| 01 | Komenda START |
| 02 | FOR - Ustawienie głównego kierunku obrotów |
| 03 | REV - Ustawienie wstecznego kierunku obrotów |
| 04 | Komenda STOP |
| 06 | Powiązane z trybem JOG |
| 07 | Powiązane z trybem JOG |
| 09 | Awaryjne zatrzymanie |
| 10 | Zerowanie stanu awaryjnego w urządzeniu |
| 12-32 | ??????? |
PD048 - Wejście SPM
konfiguracja działania wejścia SPM.
| 00 | Pusta akcja, ustawienie tej wartości zabezpiecza przed niechcianymi komendami w sytuacji gdy przypadkowo załączymy dane wejście. |
| 01 | Komenda START |
| 02 | FOR - Ustawienie głównego kierunku obrotów |
| 03 | REV - Ustawienie wstecznego kierunku obrotów |
| 04 | Komenda STOP |
| 06 | Powiązane z trybem JOG |
| 07 | Powiązane z trybem JOG |
| 09 | Awaryjne zatrzymanie |
| 10 | Zerowanie stanu awaryjnego w urządzeniu |
| 12-32 | ??????? |
PD049 - Wejście SPL
konfiguracja działania wejścia SPL.
| 00 | Pusta akcja, ustawienie tej wartości zabezpiecza przed niechcianymi komendami w sytuacji gdy przypadkowo załączymy dane wejście. |
| 01 | Komenda START |
| 02 | FOR - Ustawienie głównego kierunku obrotów |
| 03 | REV - Ustawienie wstecznego kierunku obrotów |
| 04 | Komenda STOP |
| 06 | Powiązane z trybem JOG |
| 07 | Powiązane z trybem JOG |
| 09 | Awaryjne zatrzymanie |
| 10 | Zerowanie stanu awaryjnego w urządzeniu |
| 12-32 | ??????? |
PD070 - Tryb pracy wejścia analogowego
Wybieramy tryb pracy wejścia analogowego.
Wartość fabryczna: 0
| 0 | 0~10V |
| 1 | 0~5V |
| 2 | 0~20mA |
| 3 | 4~20mA |
| 4-10 | ?????? |
PD071 - Filtrowanie wejścia analogowego
Ten parametr jest istotny tylko jeśli sterujemy obrotami za pomocą wejścia analogowego PD002. Im wyższa wartość tego parametru tym silniejszy jest filtr dolno-przepustowy na wejściu, a zatem falownik reaguje wolniej na zmianę obrotów metodą analogową.
Zakres: 0 - 50Wartość fabryczna: 20
PD072 - Maksimum dla wejścia analogowego
Wartość częstotliwości odpowiadająca maksymalnej wartości analogowego sygnału sterującego
Zakres: 0Hz - 400HzWartość fabryczna: 50Hz
Szersze omówienie: LinkPD073 - Minimum dla wejścia analogowego
Wartość częstotliwości odpowiadająca minimalnej wartości analogowego sygnału sterującego
Zakres: 0Hz -400HzWartość fabryczna: 0Hz
Szersze omówienie: LinkPD074 - Kierunek obrotów dla wyższych częstotliwości
Kierunek obrotów dla wyższych częstotliwości ustawionych za pomocą sygnału analogowego.
Wartość fabryczna: 0
| 0 | Obroty nominalne |
| 1 | Obroty wsteczne |
PD075 - Kierunek obrotów dla niższych częstotliwości
Kierunek obrotów dla niższych częstotliwości ustawionych za pomocą sygnału analogowego.
Wartość fabryczna: 0
| 0 | Obroty nominalne |
| 1 | Obroty wsteczne |
PD076 - Zmiana kierunku obrotów przez sygnał analogowy
Ustawiamy czy poprzez zmianę sygnału analogowego zezwalamy tylko na zmianę szybkości obrotów czy też na zmianę kierunku obrotów. Jeśli Obroty wsteczne są dozwolone PD023 to wrzeciono może zmienić kierunek obrotów.
Wartość fabryczna: 0
| 0 | Zmiana nie dozwolona |
| 1 | Zmiana dozwolona |
PD077 - Zapamiętywanie częstotliwości
Zapamiętywanie ostatniej ustawionej częstotliwości w trybie cyfrowym. Jeśli nie aktywne to przy każdym włączeniu będzie ustawiana wartość z PD003
Wartość fabryczna: 0
| 0 | Zapamiętywanie nie aktywne |
| 1 | Zapamiętywanie aktywne |
PD078 - Minimalny krok
Minimalna zmiana częstotliwości w trybie UP/DOWN. Dotyczy zmian wyzwolonych przez zewnętrzne sygnały.
Wartość fabryczna: 0
| 0 | 0.01Hz |
| 1 | 0.1Hz |
PD141 - Znamionowe napięcie silnika
Znamionowe napięcie silnika.
PD142 - Znamionowy prąd silnika
Znamionowy prąd silnika, ten parametr może zostać wykorzystany do ochrony silnika przed zbyt wysokim prądem.
PD143 - Ilość biegunów silnika
Parametr konstrukcyjny silnika określający ilość biegunów magnetycznych silnika.
Zakres: 2 - 10
PD144 - Znamionowe obroty silnika
Ustawiona wartość oznacza obroty przy częstotliwości 50Hz. Wykorzystywane m.in. do prawidłowego wyświetlania obrotów.
Zakres: 0 - 9999Wartość fabryczna: 1440
PD145 - Kompensacja momentu obrotowego
Kompensacja momentu obrotowego przy niskich obrotach. Parametr określa jak silnie podbić napięcie przy niskich obrotach aby kompensować braki momentu obrotowego.
Zakres: 0.1% - 10%Wartość fabryczna: 2.0%
PD146 - Prąd spoczynkowy
Prąd spoczynkowy mający na celu kompensacje poślizgu silnika. Wartość parametru to ilość procent w odniesieniu do prądu znamionowego silnika PD142.
Zakres: 0% - 99%Wartość fabryczna: 40%
PD147 - Kompensacja poślizgu
W miarę jak zwiększamy obciążenie silnika, rośnie poślizg pomiędzy wirującym polem magnetycznym a wirnikiem w silniku. Ten parametr może być wykorzystany do minimalizacji niekorzystnego poślizgu.
Zakres: 0 - 10Wartość fabryczna: 0
PD150 - Automatyczna regulacja napięcia
Falownik stabilizuje napięcie wyjściowe w przypadku gdy napięcie wejściowe jest niestabilna.
Wartość fabryczna: 1
| 0 | Nie aktywna |
| 1 | Aktywna |
PD151 - Automatyczne oszczędzanie energii
Jeśli funkcja jest aktywne (wartość inna niż zero) falownik generuje sygnał o pełnym napięciu podczas zmiany obrotów ale przy pracy na stabilnych obrotach może on obniżyć napięcie zależnie od aktualnego obciążenia. Funkcja nie zalecana przy pracy z wysokimi obciążeniami.
PD163 - Adres urządzenia
Adres komunikacyjny gdy sterujemy przez RS-485
Wartość fabryczna: 0
| 00 | Komunikacja jest wyłączona |
| 01~256 | Nadany identyfikator |
PD164 - Prędkość transmisji danych
Prędkość portu RS-485
Wartość fabryczna: 1
| 0 | 4800 b/s |
| 1 | 9600 b/s |
| 2 | 19200 b/s |
| 3 | 34800 b/s |
PD165 - Tryb komunikacji
Wartość fabryczna: 0
| 0 | 8N1 ASCII |
| 1 | 8E1 ASCII |
| 2 | 8O1 ASCII |
| 3 | 8N1 RTU |
| 4 | 8E1 RTU |
| 5 | 8O1 RTU |
PD175 - Typ falownika
Typ falownika
| 0 | Stały moment obrotowy |
| 1 | Do sterowania wentylatorami |
PD176 - Standard częstotliwości
Standard częstotliwości
| 0 | 50Hz |
| 1 | 60Hz |
PD181 - Wersja oprogramowania
Wersja oprogramowania urządzenia
PD182 - Data produkcji
Data produkcji, format (yy mm w)
PD183 - Numer seryjny
Numer seryjny urządzenia
Podstawowa konfiguracja

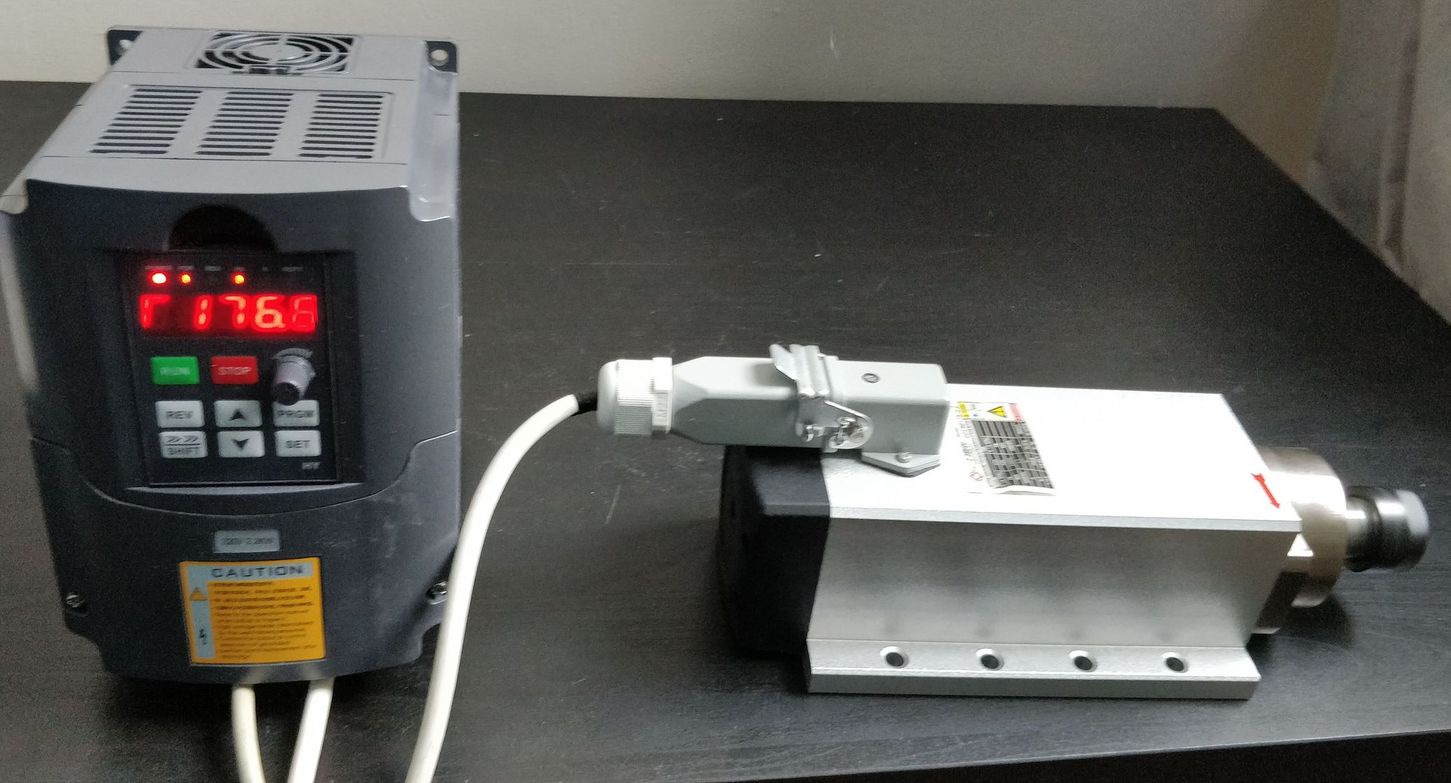

Poniżej moja przykładowa konfiguracja dla wrzeciona GDZ80x73-2.2.

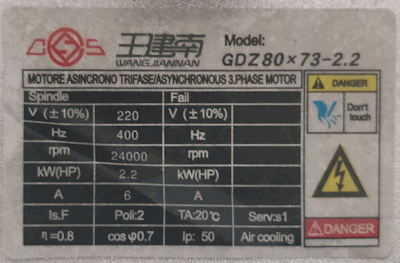

Ustawienia specyficzne dla silnika zostały przepisane z tabliczki znamionowej.
Konfiguracja bazowa
| Parametr | Wartość | Opis |
|---|---|---|
| PD000 | 1 | Blokada edycji parametrów (ustawiam na końcu) |
| PD001 | 0 | Sterowanie przez operatora, panel czołowy |
| PD002 | 1 | Sterowanie potencjometrem analogowym na panelu przednim |
| PD004 | 400Hz | Znamionowa częstotliwość silnika |
| PD005 | 400Hz | Maksymalna częstotliwość V/F |
| PD006 | 20Hz | Środkowa częstotliwość dla V/F |
| PD007 | 0.5Hz | Minimalna częstotliwość dla V/F |
| PD008 | 220V | Napięcie maksymalne dla V/F |
| PD009 | 16V | Napięcie środkowe dla V/F |
| PD010 | 4V | Napięcie minimalne dla V/F |
| PD011 | 30Hz | Minimalna dostępna częstotliwość (1200obr/min). |
| PD013 | 08 | Przywrócenie do stanu fabrycznego (ustawiam na początku) |
| PD014 | 10 | Czas osiągnięcia obrotów maksymalnych |
| PD015 | 10 | Czas osiągnięcia obrotów minimalnych |
| PD023 | 0 | Blokada biegu wstecznego |
| PD024 | 1 | Klawisz STOP jest aktywny |
| PD070 | 1 | Wejście analogowe pracuje w zakresie 0-5V |
| PD071 | 20 | Siła filtrowania wejścia analogowego |
| PD072 | 400Hz | Maksimum dla wejścia analogowego |
| PD141 | 220V | Napięcie znamionowe wrzeciona |
| PD142 | 6A | Prąd znamionowy silnika |
| PD143 | 2 | Ilość biegunów silnika |
| PD144 | 3000 | Obroty przy czestotliwości 50Hz |
| PD145 | 2.0 | Siła automatycznej kompensacji momentu obrotowego |
| PD146 | 40 | Prąd w stanie bez obciążenia |
| PD147 | 0 | Kompensacja poślizgu |
| PD150 | 1 | Automatyczna regulacja napięcia aktywna |
| PD151 | 0 | Automatyczne oszczędzanie energii |
