Ustawianie obrotów w trybie UP/DOWN

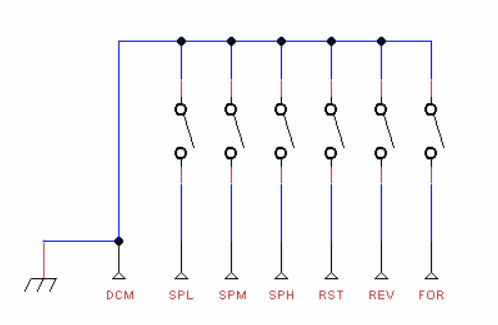

Falownik ma 6 wejść cyfrowych i każde z nich konfigurujemy osobno, aby realizowało określoną funkcję, poza ustawieniami specyficznymi dla każdego wejścia, mamy kilka parametrów globalnych do konfiguracji.
| Parametr | Wartość | Opis |
|---|---|---|
| PD002 | 0 | Sterowanie cyfrowe |
| PD003 | 40Hz | Częstotliwość początkowa |
| PD077 | 1 | Falownik będzie pamiętał ostatnią ustawioną wartość po wyłączeniu |
| PD078 | 1 | krok w trybie UP/DOWN wynosi 0.1Hz |

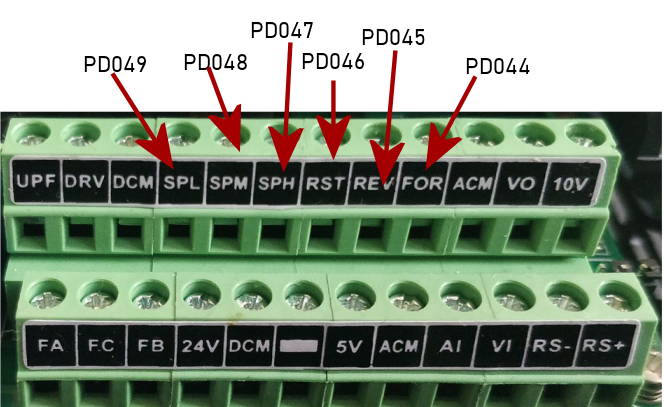

Skonfigurować przypisanie poszczególnych wejść cyfrowych, pozwolą nam poniższe parametry, każdy powiązany jest z innym pinem:
